零件总是莫名断裂？——从裂纹破解材料失效真相！

发布时间： 2025-05-16 00:00

分享至：

在材料失效分析中，断裂往往是一个复杂的过程，而找到断裂的“起点”——起裂源区，就像侦探破案时锁定第一现场一样关键。它不仅揭示了断裂的初始诱因，更能为预防同类事故、优化产品设计提供重要线索。

1起裂源区：断裂的“起点”为何如此重要？

断裂并非一蹴而就，而是从某个薄弱点开始逐渐扩展的。起裂源区通常是材料内部缺陷、外部应力集中或环境因素共同作用的结果。精准定位起裂源，能够帮助工程师：

1、追溯失效根源：判断是材料问题、工艺缺陷还是使用不当导致的断裂；

2、改进产品设计：针对薄弱环节优化结构或材料选择；

3、预防事故重现：通过针对性措施避免同类断裂再次发生。

2纹路“说话”：典型断口纹路的起裂源判断

根据高分子材料断口的特征纹路，我们可以像解读密码一样找到起裂源的位置：

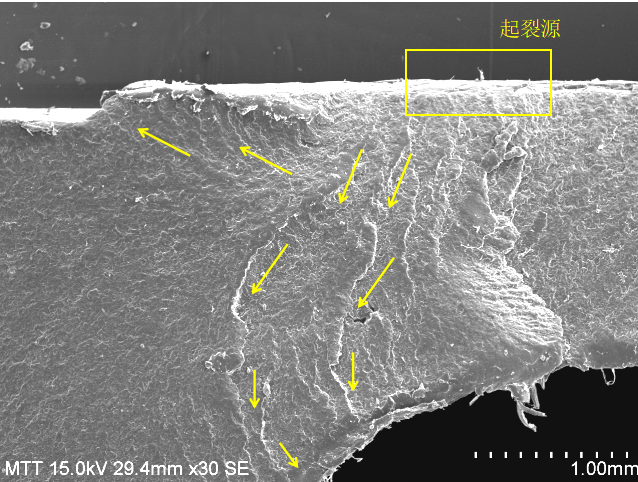

人字形

典型断口纹路-人字形

断口上的人字形纹路，其“头部”方向直指起裂源。这一现象源于裂纹扩展过程中能量的释放方向。

抛物线

典型断口纹路-抛物线

抛物线顶点即为起裂源所在位置。此类纹路常见于材料受冲击载荷时的断裂。

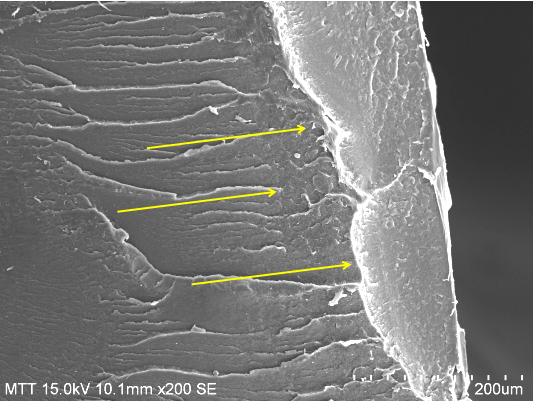

河流方向

典型断口纹路-河流方向

纹路由细小裂纹汇聚成“河流”，其流动方向指向较大的台阶或缺陷处。

点扩展

典型断口纹路-点扩展

以起裂源为中心，裂纹呈放射状向外扩展，类似“太阳光芒”，中心点即为源头。

除此之外，分享一些我们之前遇到过的断口存在气泡或者化学试剂侵蚀痕迹的情况，看看与上述起裂源断口特征之间究竟存在哪些差异。

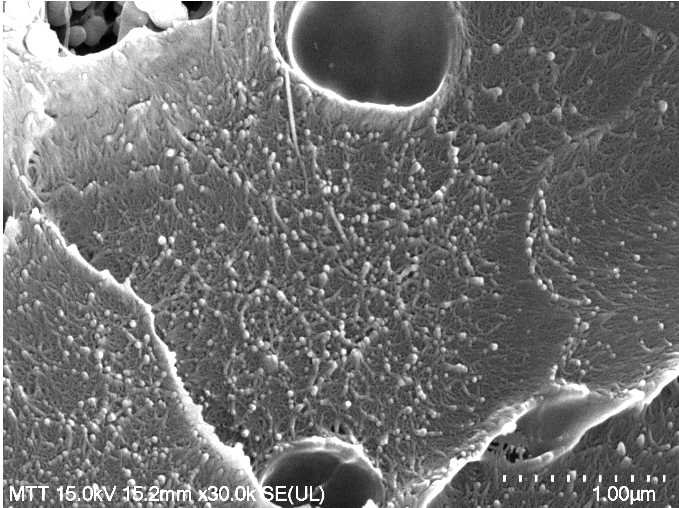

未烘干料

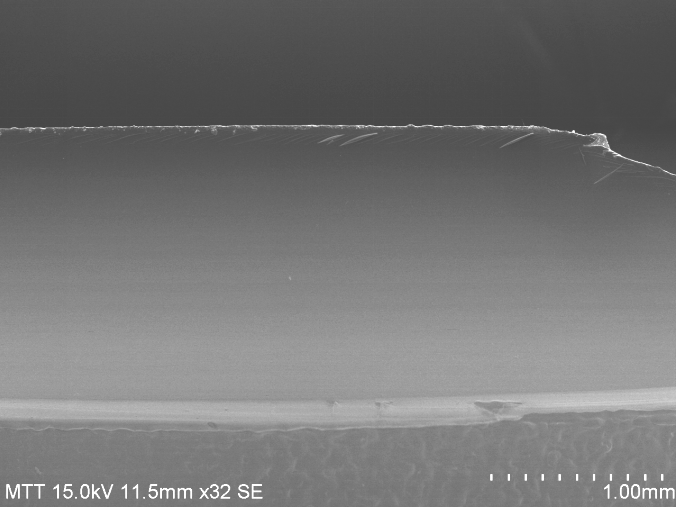

化学试剂浸泡开裂纹路一

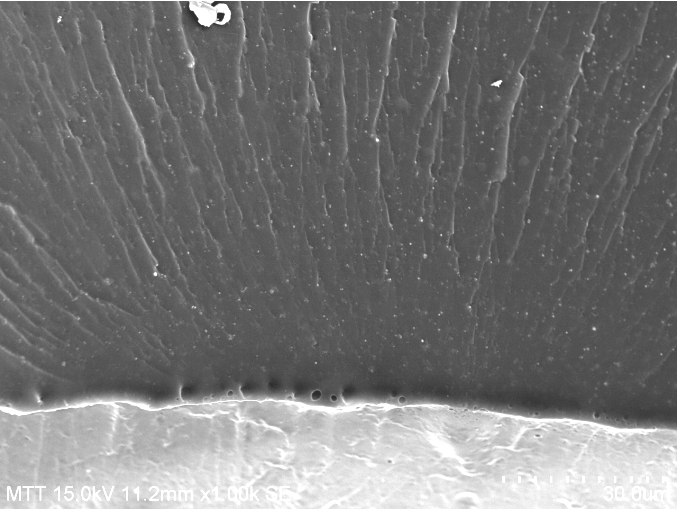

化学试剂浸泡开裂纹路二

起裂源判断的意义，不仅在于“找到问题”，更在于“解决问题”。它不仅是连接失效现象与工程实践的桥梁，也是材料工程师的核心能力之一。

注：上述图片中部分源于外部渠道，仅供学习交流与参考使用

互动福利

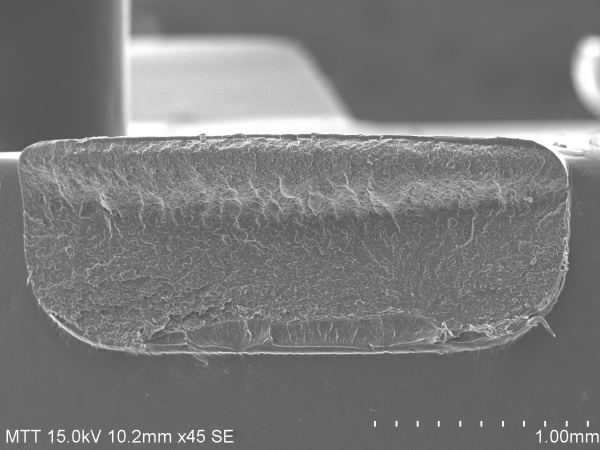

分析图片中的起裂源纹路，并说明判断依据？

分析图片中的起裂源纹路，并说明判断依据

答案于2025年5月23日公布，

并抽3位粉丝送出

定制充电鼠标垫或失效分析案例册！

分析图片中的起裂源纹路，并说明判断依据

（赶紧关注点赞转发起来，离大奖又近一步！）
