400-850-4050
没有找到您想要的?
立即咨询专业工程师为您服务
家里摄像头用着用着就自动重启，有时一天几十次？别急着砸，它可能没坏，只是“心脏”出了点年龄问题。
图片来源：网络
最近，我们接到一个“病人”——一批安装了两三个月的摄像头。
家属（工程师）主诉： 病人行为异常，会毫无征兆地突然昏迷（死机），然后自己醒来（重启）。有时一天发作几十次，有时几天才一次。天冷的时候，发作更频繁些。
初步体检： 给病人做个“桑拿”（整体烘烤），或者换掉体内一个叫 C99 的“小器官”（电容），它就能暂时恢复正常。
这奇怪的症状，把问诊指向了设备的“心血管系统”——电源电路...
一场细致的“全身检查”开始了
一、 精准诊断：找到不稳定的“血压”
工程师们决定对病人和健康个体进行对照检查。
1. 首先，做了基础排查

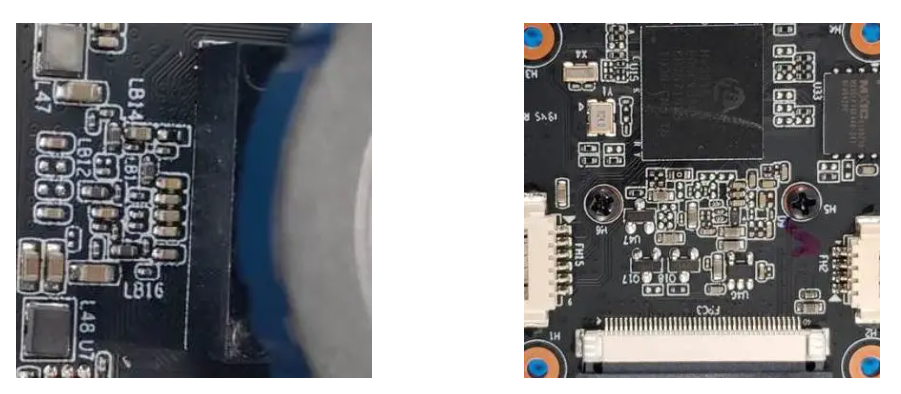

外观检查： 皮肤完好，没有外伤。
样品外观目检
图片来源：实验室数据

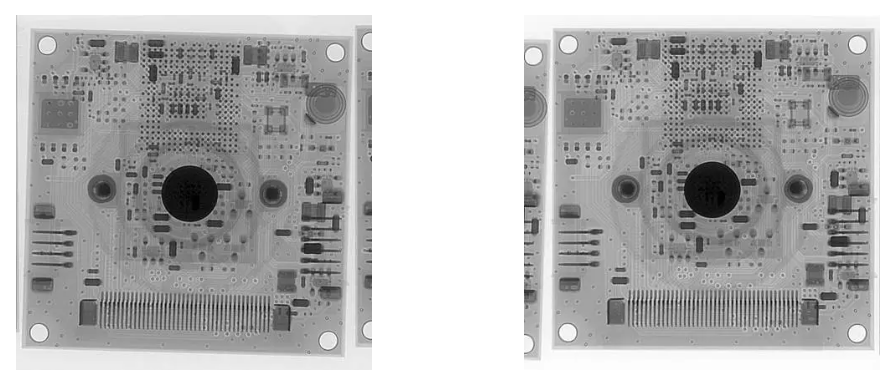

X光扫描： 骨骼清奇，内部结构完好，没有发现明显异常。
失效样品X-ray透视照片
图片来源：实验室数据
MTT
✅ 初步诊断
排除外力损伤，问题可能出在内部机能上。
2. 然后，监测核心生命体征
怀疑是“大脑记忆区”（DDR）供血不稳。于是，用精密仪器监测了通往该区域的“主动脉血压”——电源纹波。

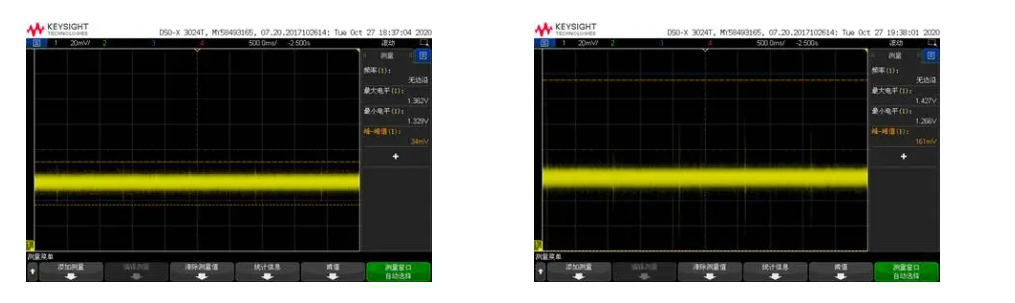

检查报告对比：
健康个体：血压（纹波）稳定在 34 mV 左右，状态平稳。
故障病人：在昏迷前，血压（纹波）剧烈波动，飙升到 >100 mV（严重超标！）。
正常数值（左）vs 故障数值（右）
图片来源：实验室数据
MTT
🔍 初步确诊
血压（纹波）过高，导致大脑（DDR）供血不足，引发频繁昏迷（死机重启）。
二、 深入探查：揪出拉高“血压”的元凶
为什么血压会高？进一步检查发现，负责稳定血压的“血管弹性”（滤波电容容量）变差了。

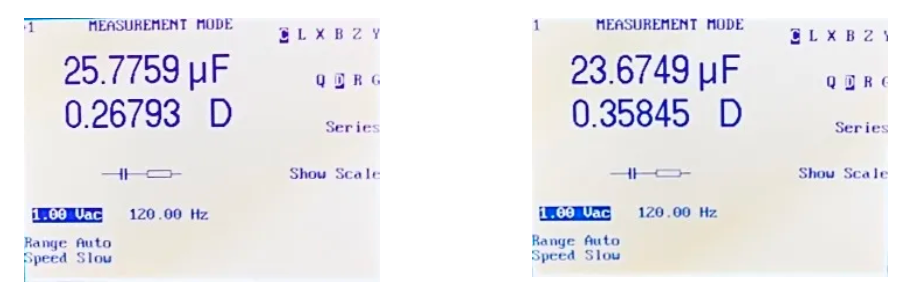

化验单显示：
健康个体的滤波总容量约 25.7 μF。
故障病人的滤波总容量下降到约 23.6 μF。
正常数值（左）vs 故障数值（右）
图片来源：实验室数据
MTT
💡 病情分析
正是这个关键部件的性能衰退，导致其稳定电压的能力下降，最终造成了“高血压”（纹波过大）。
三、 病理分析：原来是正常的“器官衰老”
现在，焦点集中到了那个叫 C99 的“小器官”——一颗 22μF的滤波电容 上。是它先天不足，还是后天失调？
为了弄清原因，我们进行了一系列“病理实验”:
器官移植： 将健康个体的同款电容换到病人身上，病人症状消失。
图片来源：实验室数据
器官切除： 将健康个体的该电容移除，健康个体也开始出现相同症状。
图片来源：实验室数据
实验结果证实： 就是这个电容的容量下降，直接导致了疾病。
那么，容量为什么会下降呢？我们对它进行了“病理切片”和“成分分析”。
样品上C99电容切片SEM形貌和EDS成分分析（Pt为制样喷涂）
图片来源：实验室数据
MTT
📋 最终病理报告：
∎ 诊断名称： MLCC（多层陶瓷电容）正常老化
∎ 病变部位： C99电容的介质材料（成分为钛酸钡）
∎ 发病机制：
您可以把它想象成人的皮肤胶原蛋白流失。
这种电容内部的微观结构（电畴），会随着时间推移自然地被“固定”（钉扎效应），导致其储存电荷的能力（容量）不可逆地缓慢下降。
加热（如焊接、烘烤） 相当于做了一次“热玛吉”，能暂时激活它，让容量恢复。但一旦冷却，老化过程又会重新开始。
这就完美解释了： 为什么给电路板烘烤或更换新电容后，故障会暂时消失——因为你只是暂时逆转了它的“衰老”时钟。
四、 治疗建议与健康提醒
病因找到了，它不是“恶性肿瘤”（致命缺陷），而是像“骨质增生”一样的自然老化规律。因此，治疗方案不是“治病”，而是“养生”。
MTT
💊【处方笺】
∎ 药名： 设计裕量
∎ 用法： 在设计电路时，为关键滤波电容的容量预留充足的富裕空间。
∎ 功效： 确保即使在产品整个生命周期内，电容正常衰老后，其剩余能力也足以稳定系统“血压”。
💡 给工程师的“健康指南”
∎ 正视衰老： 必须认识到 MLCC老化 是物理规律，选型和设计时就要把它考虑进去。
∎ 定期体检： 对涉及 DDR供电 等关键电源电路，要进行严格的长期波形监测。
∎ 增强体质： 在预算和空间允许下，选用容量更大或抗老化性能更好的 滤波电容 。
所以，当你身边的电子产品出现一些“年久失修”的古怪症状时，别总觉得是它坏了。
它可能只是，老了...
图片来源：网络
『 你的产品有过什么让你哭笑不得的“老年病”吗？评论区聊聊！』
本诊断报告基于失效分析案例撰写，旨在科普电子知识。具体病情请咨询专业工程师。
美信检测实验室
了解公司更多资讯
MTTlab-电子制造
查看更多精彩案例
MTTlab-高分子材料
查看更多精彩案例
MTTlab-金属材料
查看更多精彩案例
视频号
查看更多精彩视频
深圳：深圳市宝安区松柏路北大科创园A1、A3、A5栋苏州：苏州市苏州工业园区长阳街415号信药谷3栋苏州市苏州工业园区岸芷街39号内4号楼1楼西安：西安市未央区尚苑路秦创原新材料产业创新中心（北门）6幢1楼
