测试范围：

全焊透的对接焊缝、T型接头、支接管等。

金属材料焊接成型的过程中，焊接接头的各区域经受了不同的热循环过程，因而所获得的组织也有很大的差异，从而导致机械性能的变化。对焊接接头进行金相分析，是对接头性能进行分析和鉴定的一个重要手段，它在科研和生产中已得到了广泛的应用。焊接接头的金相分析包括宏观和显微分析两方面。

焊接接头的宏观照片

显微分析是借助于光学显微镜或电子显微镜（＞100×）进行观察、分析焊缝的结晶形态、焊接热影响区的组织、分布特点以及微观缺陷等。

管线钢的焊接接头组织分析

管线钢主要是指用于焊接输送石油、天然气的大口径钢管用热轧卷板或宽厚板。现代管线钢属于低碳或超低碳的微合金化钢，是高技术含量和高附加值的产品。

由于管线钢的低碳或超低碳微合金化，它的焊接接头的组织变化仍然属于前面讨论的范畴，同样存在熔合区、过热区、正火区和不完全重结晶区。

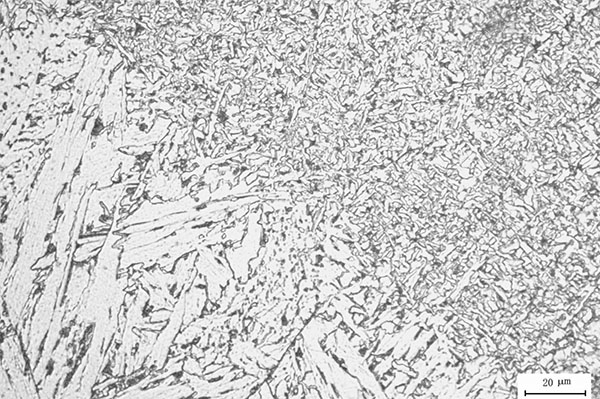

熔合区

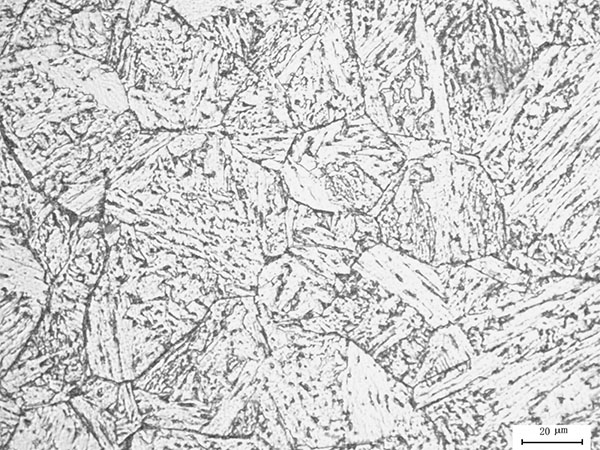

过热区

正火区

不完全重结晶区
