提升产品可靠性,振动测试必不可少!
产品在设计研发、生产、运输、安装及使用的过程中都会遭受到各种振动环境的影响,使得产品造成不同程度的损坏。
常见产品因振动产生的失效现象:
1. 结构损坏,加剧构件的疲劳和磨损,缩短机器使用寿命,如结构变形、产品裂纹或断裂;
2. 产品功能失效或性能超差,如接触不良、继电器误动作等,这种破坏不属于永久性破坏,因为一旦振动减小或停止,工作就能恢复正常;
3. 工艺性破坏,如螺钉或连接件松动、脱焊等。
因此,为了维护零部件产品的可靠性,振动测试必不可少!本文将和大家一起讨论振动测试的相关技术知识,帮助企业深入了解振动测试的全过程,维护产品质量!
首先,我们需要了解,什么是振动测试?振动试验的目的是什么呢?
振动试验
是模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响,用来确定产品是否能承受各种环境振动的能力。振动试验是为了评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力。
振动试验的目的
1. 通过模拟一系列振动现象,测试产品在寿命周期中是否能承受运输或使用过程的振动环境的考验;
2. 根据标准要求测定产品设计和功能是否达标。
振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来,并对不良品进行失效分析,从而提高产品的可靠性!
了解了振动测试的基本知识,我们该如何进行振动测试呢?美信检测专注于零部件产品的振动测试,在可靠性测试领域拥有多年实践经验,下面为大家介绍一个我们实际所做的振动测试案例,帮助大家详解振动测试的试验过程!
典型振动试验案例
1. 振动试验的分类
根据施加的振动载荷的类型,把振动试验分为正弦振动试验和随机振动试验两种。两种类型的试验均可在美信检测实验室进行。
2. 振动试验的标准
振动试验的检测标准分为两种:
(1)是现行可用的检测依据和检测标准,如:GB/T 2423,GJB 150A,GJB 360,GJB 548,GJB 367A,MIL-STD-810,MIL-STD-202,EIA-364-28,GB/T 25119 / IEC 61373 / GB/T 21563,GB/T 6587,GB/T 11287,GB/T 16806,QC/T 413,ISO 16750,GB/T 28046,GB/T 4857等。
(2)是企业或厂家根据自身产品自定义的试验条件。
3. 检测案例
案例背景
客户送检样品为车用仪表4个,需在相同测试标准及条件下进行振动测试,测试样品是否达标,是否为合格品。
测试过程
检测环境:环境温度 27.4℃ 湿度 56%R.H
检测标准:QJLYJ7110322C-2015 《乘用车通用组合仪表技术条件》
检测条件:
1.试验开始前确认仪表的状态是否合格。
2.将仪表以不工作的状态下放置在支架上。其方向需同实际在整车上的方向一致。
3.X方向:运行8小时;在频率为10~25Hz时,振幅0.6mm;在频率为25~ 500Hz时,加速度为15m/s²。
4. Y方向:运行8小时;在频率为10~25Hz时,振幅0.6mm; 在频率为25~ 500Hz时,加速度为15m/s²。
5. Z方向:运行8小时;在频率为10~25Hz时,振幅1.2mm;在频率为25~500Hz时,加速度为30m/s²。
6. 试验后,将仪表从支架上取下,检查各部分零部件。
检测要求:
试验后,组合样品的各部分零部件不得有松动和损坏现象,且功能应正常。

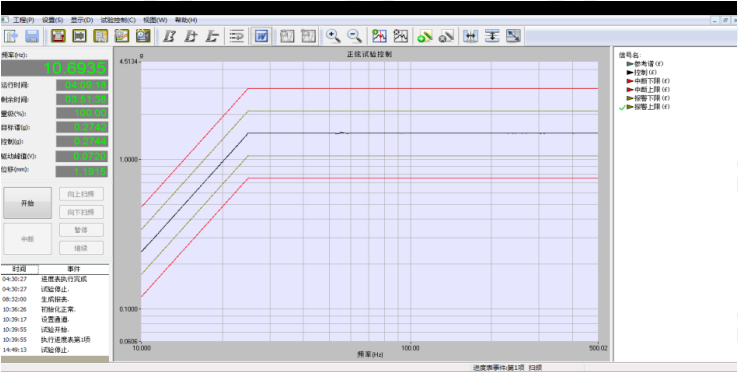

通过检测得到4个样品三个方向上的测试曲线图:
X轴曲线
![]() |
![]() |
样品1-2 | 样品3-4 |
Y轴曲线
![]() |
![]() |
样品1-2 | 样品3-4 |
Z轴曲线
![]() |
![]() |
样品1-2 | 样品3-4 |
检测结果
最终,通过振动测试后,再对产品的外观和功能进行检查,得到测试结果为:4个样品均判定为合格品。
通过振动测试能够为产品的研发提供有效参考依据;能对产品品质进行改善和提升;能获得与振动有关的相互关系条件,监控产品质量,寻找因振动引起产品失效的根本原因,减少或降低产品失效率,从而提升整体水平!
如今,振动测试的应用领域越来越广泛,这说明企业对于产品环境可靠性测试的关注度与日俱增。现已涉及的领域有以下这些:
道路交通类:道路车辆电子电气设备、轨道交通机车车辆设备与装置、汽车零部件等;
计算机类:电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器等;
电子通信类:手机、射频器、电子通信元器件等,PCB、PCBA;
电器类:家电、灯具、变电器等各类家电电器设备、仪器仪表、医疗器械;
其他:包装箱、运输设备等。
美信检测作为专业的第三方检测实验室,能有效通过模拟测试,验证产品是否达到研发、设计和制造的预期质量目标,对产品进行整体评估,以确定产品的可靠性水平,帮助生产商及经销商等客户及时了解产品质量,提升产品良率及可靠性,提升产品竞争力!
