环氧树脂比热容测定
2015-12-28 浏览量：7815
据相关报告显示，中国建筑工业的蓬勃发展正在引领全球绝热和隔音材料及绝缘材料需求的快速增长，环氧树脂作为基础材料的一员，正在快速发展。同时，为保证产品的可靠性，成品检测程序是必不可少的。
比热容
实验概述：
在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用差式扫描量热仪(耐驰DSC214)，根据ISO 11357-4:2014 塑料差示扫描量热法（DSC)）第4部分:比热容的测定进行测试。
调试仪器，设置温度阈值和初始气流，以10 ºC /min的速率从-10℃升温到50℃开始测量。首先，测得空坩埚 DSC测试曲线。其次，条件不变，测得蓝宝石标样的DSC测试曲线，制备样品，在分析天平上称取样品质量后放入坩埚内封盖，并测得样品的DSC测试曲线。最后，将测得的曲线进行拟合，分析数据，得出测试结果如下表：
| 样品名称 | 温度（℃） | 测试结果（J/g/K） |
| 环氧树脂棒 | 20 | 1.511 |
| 25 | 1.581 | |
| 30 | 1.694 |

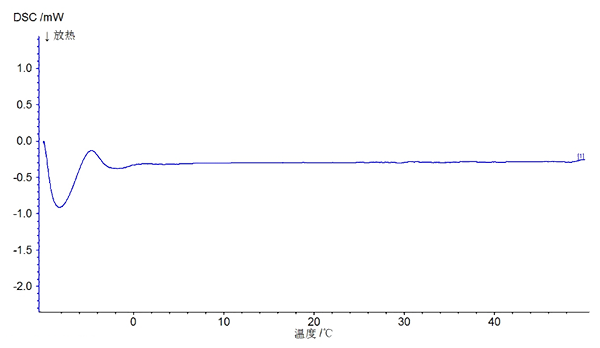

图1.空坩埚 DSC测试曲线

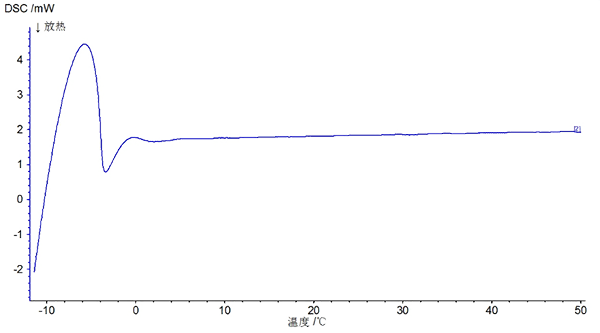

图2.蓝宝石标样 DSC测试曲线

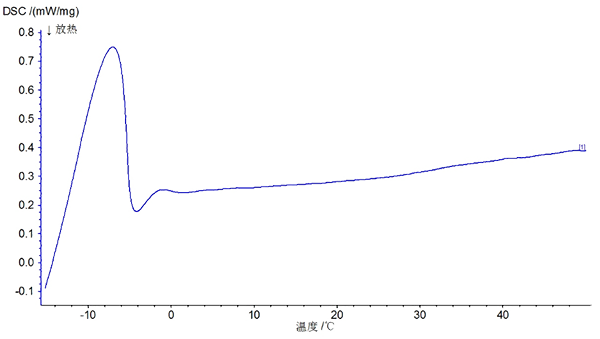

图3.样品 DSC测试曲线

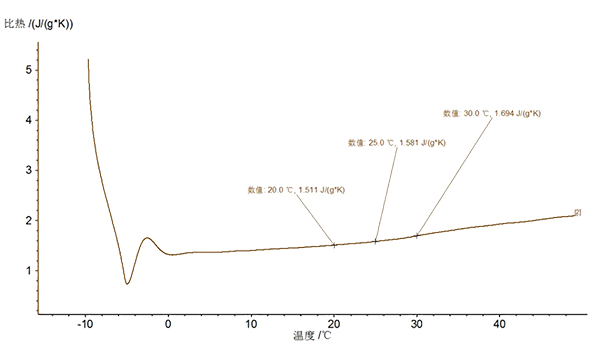

图4.样品比热容拟合曲线
根据图谱可以看出，随着温度的变化，环氧树脂棒的比热容有缓慢的增长趋势，这也是常见材料比较普遍的一个规律。比热容是物质的固有特性，可应用于物质的鉴别，比热大的物质可用于冷却系统、保温系统等，理论上说，常见液体和固体物质中，水的比热容最大。比较测试结果与环氧树脂的大致的比热容范围发现，测试样品的比热容比普通的环氧树脂要稍高，说明厂家在该方面重点进行了改进，使得产品能应用于更严苛的环境。
美信检测作为专业的第三方检测公司，可有效地协助生产商及经销商等客户及时了解产品质量，对其产品可靠性提出建议，提升产品良率及可靠性，提升产品竞争力，并且可以通过失效分析检测查找产品失效的根本原因，提供产品及工艺改进意见，也可为司法仲裁提供依据。致力于帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。
*** 结束 ***
- 联系我们
深圳美信总部
热线：400-850-4050
邮箱：marketing@mttlab.com
苏州美信
热线：400-118-1002
邮箱：marketing@mttlab.com
北京美信
热线：400-850-4050
邮箱：marketing@mttlab.com
东莞美信
热线：400-850-4050
邮箱：marketing@mttlab.com
广州美信
热线：400-850-4050
邮箱：marketing@mttlab.com
柳州美信
热线：400-850-4050
邮箱：marketing@mttlab.com
宁波美信
热线：400-850-4050
邮箱：marketing@mttlab.com
西安美信
热线：400-850-4050
邮箱：marketing@mttlab.com
